ИИ Claude Fable 5 спроектировал печатную плату в KiCad за один промпт: от схемы до готового устройства
Пользователь Reddit a6m-zero использовал Claude Fable 5 для автономного проектирования печатной платы с Raspberry Pi Pico 2 и E-ink дисплеем. ИИ управлял KiCad через MCP, создал схему, размещение и трассировку. После нескольких итераций плата заработала с первого раза.
Энтузиаст под ником a6m-zero рассказал на Reddit о успешном опыте создания печатной платы практически без человеческого участия. Для проекта он использовал модель Claude Fable 5, предоставив ей доступ к САПР KiCad через протокол MCP (Model Context Protocol). Задача состояла в разработке платы размером с дисплей GDEY0154D67-FL04 на электронных чернилах, на которой должны были разместиться Raspberry Pi Pico 2 (на базе RP2350), четыре кнопки, шина I2C и выводы GPIO для периферии.
ИИ автономно работал несколько часов: создал схему, разместил компоненты, выполнил трассировку и проверку. Однако в первом варианте Claude выбрала неподходящие компоненты — SPI-флеш-память и транзистор для управления E-ink дисплеем, а также предложила детали, отсутствующие у дистрибьютора LCSC. Пользователь не исправлял ошибки вручную, а возвращался к диалогу с нейросетью, добиваясь корректного решения. После нескольких итераций проект был готов к производству.

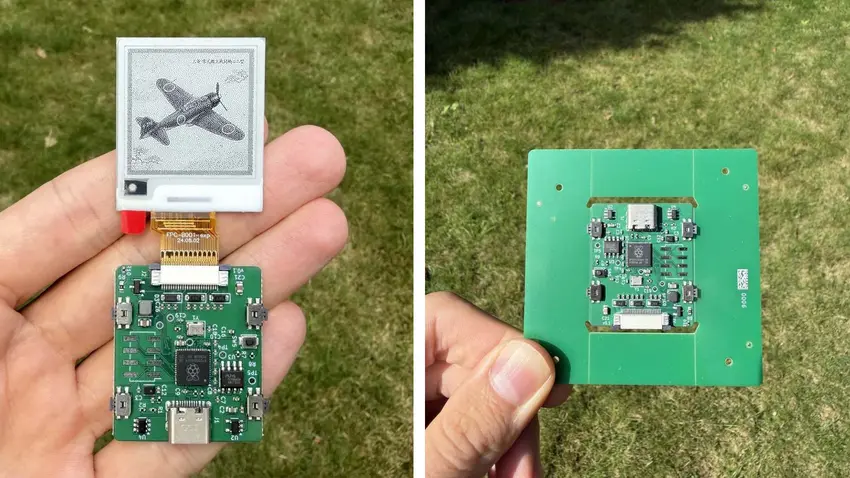

Заказ из 5 плат на JLCPCB обошелся в €130. Полученные платы прошли проверку на короткое замыкание и заработали сразу после подключения к ноутбуку. Прошивку для микроконтроллера написал другой ИИ — Claude Opus 5. Готовое устройство демонстрирует меню с фотоальбомом, читалкой электронных книг, заметками и секундомером. Общие расходы составили $150 на платы и $450 на API-кредиты. Пользователь отмечает, что предыдущие модели (Opus 4.5–4.8) не справились с ориентацией компонентов и качественной трассировкой, а Fable 5 стала прорывом, хотя желание самостоятельно научиться проектированию плат у него осталось.
